产品编号:105923-110
产品名称:BQ41F浮动式保温球阀
型  号:BQ41F
产品备注:佳裕阀门(上海)有限公司

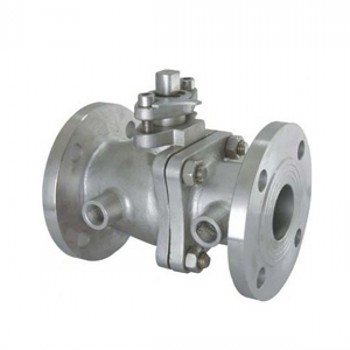

 点击查看大图片
BQ41F浮动式保温球阀

特点

浮动保温球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计,当介质压力较小时,密封圈与球体接触面较小,故有较大的密封比压,确保可靠密封,介质压力圈套时,密封圈与球体接触面积增大,故密封圈能承较大的介质推力而不会损坏。由聚四氟乙烯等密封材料具有两好的自润滑性,与球体的摩擦损小,故球的使用寿命长。

主要技术参数

主要零件
阀体
WCB
ZG1Cr18Ni9Ti
CF8(304)
CF8(304L)
ZG1Cr18Ni
12Mo2Ti
CF8M(316)
CF3M(316L)
球体、阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni9Ti
(304)
00Cr19NI11
(304L)
1Cr18Ni
12Mo2Ti
0Cr17Ni
12Mo2(316)
00Cr17Ni
14Mo2(316L)
密封圈
聚四氟乙烯 对位聚苯 PTFE、PPL
填料、垫圈
V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫
适用工况
适用介质
水、蒸汽、油品等
硝酸等腐蚀性
强氧化性介质
醋酸等腐蚀性介质
尿素等腐蚀性介质
适用温度
-28~300℃
应用规范
设计制造按
CB12237-89    API6D    JPI17S-48
法兰尺寸按
JB79-59、SH3406、GB9113、HC20592-97    ANSI B16.5    JIS B2212-2214
结构长度按
GB12221-89    ANSI 16.10    JIS B202
检验试验按
GB/T13927-89    JB/T9092-99    JPI590



主要零件
阀体
WCB
ZG1Cr18Ni9Ti
CF8(304)
CF8(304L)
ZG1Cr18Ni
12Mo2Ti
CF8M(316)
CF3M(316L)
球体、阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni9Ti
(304)
00Cr19NI11
(304L)
1Cr18Ni
12Mo2Ti
0Cr17Ni
12Mo2(316)
00Cr17Ni
14Mo2(316L)
密封圈
聚四氟乙烯 对位聚苯 PTFE、PPL
填料、垫圈
V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫
适用工况
适用介质
水、蒸汽、油品等
硝酸等腐蚀性
强氧化性介质
醋酸等腐蚀性介质
尿素等腐蚀性介质
适用温度
-28~400℃
-28~500℃
应用规范
设计制造按
CB12237-89    API6D    JPI17S-48
法兰尺寸按
JB79-59、SH3406、GB9113、HC20592-97    ANSI B16.5    JIS B2212-2214
结构长度按
GB12221-89    ANSI 16.10    JIS B202
检验试验按
GB/T13927-89    JB/T9092-99    JPI590

BQ41软(硬)密封球阀主要连接尺寸(GB规格)

型号
公称通径Dn(mm)
尺寸(mm)
L
D
D1
D2
B-f
Z-∮d
H
D0
4-G
BQ41
H
16P
F
(R)
15
130
95
65
45
14-2
4-14
60
108
3/8
20
140
105
75
55
14-2
4-14
64
120
3/8
25
150
115
85
65
16-2
4-14
90
165
3/8
32
165
135
100
78
18-2
4-18
105
180
1/2
40
180
145
110
85
16-3
4-18
160
240
1/2
50
200
160
125
100
20-3
4-18
205
270
1/2
65
220
180
145
120
22-3
8-18
215
350
1/2
80
250
195
160
135
22-3
8-18
230
400
1/2
100
280
230
190
160
24-3
2-23
270
500
1/2
125
320
270
220
188
28-3
8-25
300
600
1/2
150
360
300
250
218
30-3
8-25
340
900
1/2
200
400
360
310
278
34-3
12-25
400
1100
1/2



型号
公称通径Dn(mm)
尺寸(mm)
L
D
D1
D2
B-f
Z-∮d
H
D0
4-G
BQ41
H
25P
F
(R)
15
130
95
65
45
14-2
4-14
60
108
3/8
20
140
105
75
55
14-2
4-14
64
120
3/8
25
150
115
85
65
16-2
4-14
90
165
3/8
32
165
135
100
78
18-2
4-18
105
180
1/2
40
180
145
110
85
16-3
4-18
160
240
1/2
50
200
160
125
100
20-3
4-18
205
270
1/2
65
220
180
145
120
22-3
8-18
215
350
1/2
80
250
195
160
135
22-3
8-18
230
400
1/2
100
280
230
190
160
24-3
8-23
270
500
1/2
125
320
270
220
188
28-2
8-25
300
600
1/2
150
360
300
250
218
30-3
8-25
340
900
1/2
200
400
360
310
278
34-3
12-25
400
1100
1/2
