产品编号:105416-141
产品名称:BQ641F气动保温球阀
型  号:BQ641F
产品备注:佳裕阀门(上海)有限公司

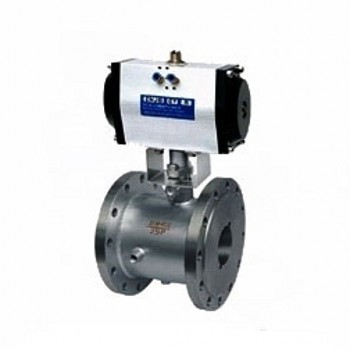

 点击查看大图片

上海佳裕阀门厂家生产

BQ641F气动保温球阀
具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

概述:
   该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。
技术规范:
设计标准 ASME B 16.34 GB/T12224
结构长度 ASME B 16.10 GB/T12221
连接法兰 ASME B 16.5、JB/T 79
驱动方式 手动、电动、气动
试验和检验 JB/T9092 API 598
适用介质 重油、胶类等易凝固介质
主要零件材料:
序号 零件名称 材质
C P R
1 夹套 25 SUS304 SUS304
2 阀座 WCB SUS304 SUS316
3 阀体 25 SUS304 SUS316
4 密封圈 RPTFE、PTFE、对位聚苯
5 球体 SUS304 SUS304 SUS316
6 阀杆 1Cr13 SUS304 SUS316
7 填料 柔性石墨 、RPTFE、PTFE
8 填料压盖 WCB SUS304 SUS316

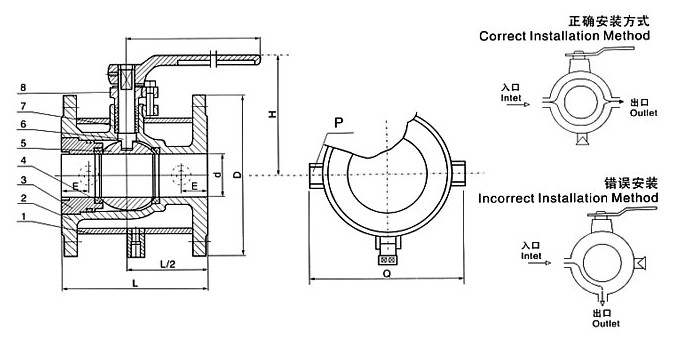

主要外形尺寸:
公称通径(DN) d L D E Q H W 管螺纹
(mm) (in) (mm) (in) P
20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"
25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"
50 2" 51 178 80 3" 68 218 135 250 G3/4"
80 3" 76 229 150 6" 82 275 193 350 G3/4"
100 4" 102 254 200 8" 83 300 265 420 G3/4"
150 6" 152 292 250 10" 95 403 355 1000 G3/4"
200 8" 203 330 300 12" 100 495 410 1300 G3
