产品编号：9544-456产品名称：Q41F液化天燃气球阀
型 号：Q41F、Q341F
产品备注：佳裕阀门（上海）有限公司

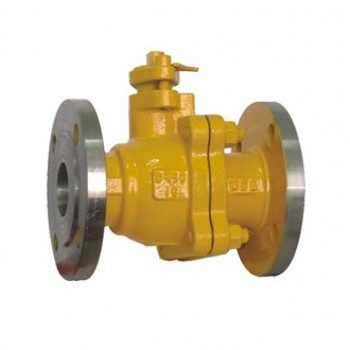

点击查看大图片
上海佳裕阀门厂家生产
Q41F液化天燃气球阀
一、用途和性能规范
Q41型球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.
二、操作原理和结构说明
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小.
5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求.
三、产品性能规范 Products Perfomance specification
| 压力等级 |
常温试验压力（Mpa) |
| 壳体 |
密封 |
低气压密封 |
| 公称压力(LB) |
150 |
3.0 |
2.2 |
0.6 |
| 300 |
7.5 |
5.5 |
0.6 |
| 适用温度 |
-40~+80℃ |
| 适用介质 |
天然气， 液化石油气等 |

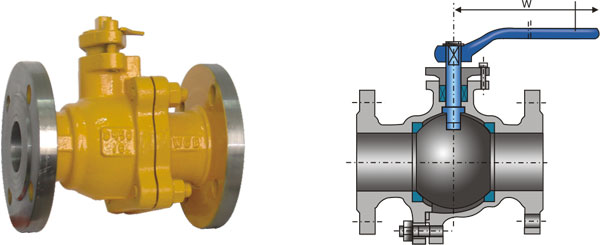

四、Q41F主要外形尺寸和连接尺寸:
| DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
| 25 |
150 |
115 |
85 |
65 |
58 |
16 |
2 |
4-*14 |
150 |
| 32 |
165 |
135 |
100 |
75 |
66 |
18 |
2 |
4-*18 |
160 |
| 40 |
180 |
145 |
110 |
85 |
76 |
18 |
3 |
4-*18 |
175 |
| 50 |
200 |
160 |
125 |
100 |
88 |
20 |
3 |
4-*18 |
185 |
| 65 |
220 |
180 |
145 |
120 |
110 |
22 |
3 |
8-*18 |
200 |
| 80 |
250 |
195 |
160 |
135 |
121 |
22 |
3 |
8-*18 |
220 |
| 100 |
320 |
135 |
190 |
160 |
150 |
24 |
3 |
8-*23 |
248 |
| 125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
8-*25 |
380 |
| 150 |
400 |
300 |
250 |
218 |
204 |
30 |
3 |
8-*25 |
420 |
| 200 |
600 |
375 |
310 |
278 |
260 |
34 |
3 |
12-*25 |
530 |
五、Q347F主要外形尺寸和连接尺寸:
| DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
| 250 |
568 |
425 |
370 |
332 |
|
36 |
3 |
12-*30 |
608 |
| 300 |
648 |
485 |
430 |
390 |
|
40 |
3 |
16-*30 |
774 |
| 350 |
762 |
550 |
490 |
448 |
|
44 |
3 |
16-*34 |
820 |
| 400 |
883 |
610 |
550 |
505 |
|
48 |
3 |
16-*34 |
900 |
| 450 |
914 |
660 |
600 |
555 |
|
50 |
3 |
20-*34 |
1050 |
| 500 |
991 |
730 |
660 |
610 |
|
52 |
3 |
20-*41 |
1200 |
六、主要零件材料:
| 零 件 名 称 |
材 料 |
| 阀 体 阀 盖 |
碳 素 钢 WCB |
| 球 体 |
不 锈 钢 304SS |
| 密 封 圈 |
PTFE(特氟隆)-聚四氟乙烯 |
| 阀 杆 |
铬不锈钢Ｃr13 |
| 阀杆填料 |
聚四氟乙烯 |
| 中法兰螺母/螺栓 |
35# |
