产品引用标准：

GB12221-1989 法兰连接金属阀门结构长度
GB/T12252-1989 通用阀门供货要求
GB/T13927-1992 通用阀门压力试验
ZNJ16006-1990 阀门的试验与检验
JB/T79.1～79.4-1994 铸钢管法兰
API ANSI 美标系列产品：
设计及计算 ANSI B16.34-1981 阀门-法兰连接和对焊连接
API6D-1982 管线用钢制闸阀、旋塞阀、球阀和止回阀
结构长度 ANSI B16.10-1986 法兰连接和焊接钢铁阀门结构长度
法兰尺寸 ANSI B16.34-1981 阀门-法兰连接和对焊连接
检验和试验 AP598-1982 阀门的检验和试验

主要性能规范：

公称压力 MPa/Lb	强度试验	水压密封试验	气压密封试验	阀体材料	工作温度 ℃	适用介质
1.60～20.0MPa 150～1500Lb	1.50倍	1.10倍	0.60MPa	碳素钢C	-29-425	水，油品，气，烷类、烃类等及不洁介质
				合金钢 Ⅰ	-29-52	水，油品，气，烷类、烃类等及不洁介质
				不锈钢 P/R	-196-600	酸类，腐气，腐水等及不洁介质

产品用途：

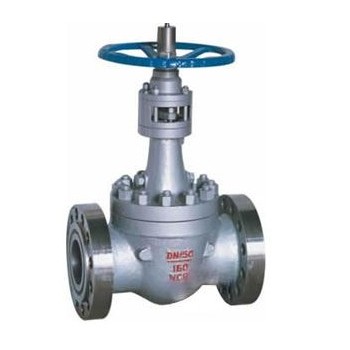

MQ-无磨损轨道球面截断阀，以其独特的结构，采用阀芯旋转分离式开启，机械施压密封的新技术设计，最突出的优点是密封面不产生磨擦，使用寿命长，操作扭矩低，即使介质中含水量有固体颗粒、泥沙、短纤维等杂质，流体介质高速集中冲刷密封体等苛刻的工况下，均可保持良好的密封，确保在工程装置检修期内安全可靠的运行。

MQ-无磨损轨道球面截断阀，替代传统的闸阀、截止阀、球阀和旋塞阀等截断类阀门，广泛应用于石油、天然气、化工、岩浆和造纸、电站、钢厂、环保污水处理等行业。阀体、阀盖、阀杆、凸轮、阀芯、密封副等主要零件，选用不同的材质组合，可满足多种工况条件。亦可按业主提供的流体介质、压力、温度等级、连接尺寸等工况条件设计制造。

产品结构特点：

开关无磨损：
球芯偏离阀座后再转动消除了阀座的磨擦，解决了传统球阀、闸阀、旋塞阀的阀座磨损问题。
抗磨阀芯硬密封面：
球芯表面堆焊了一层硬质抛光密封面能保证非常苛刻工况下的密封性能。
顶装式设计：
均可配小手轮（除非特大口径），并无需齿轮箱。因为球面截断阀密封面无摩擦，转动特别容易，这就意味着可以使用经济的驱动装置，同时能保证有足够的驱动器推力来开关阀门。
最佳流动特性：
全通径和标准通径都有很高的Cv值，增强了泵的系统效率，并使磨蚀问题降为最低程度。
双阀杆导向销：
硬性阀杆导槽与导销控制阀杆的升降与转动。
长寿命：
当球芯倾离阀座时流体沿密封面360度将密封区域内的杂物冲洗干净。
机械楔形密封：
阀杆下端的凸轮斜面提供一个机械的楔紧力以保证足够的密封比压。
长寿命：
球面截断阀门将替代那些易出故障的球阀、闸阀、截止阀和旋塞阀。其阀门的独特性能将减少装置停车、降低业主的成本。
开启过程
在关闭位置，球芯受阀杆的机械施压作用，紧压在阀座上。
当逆时针转动手轮时，阀杆则向上运动，其底部的凸轮使球芯倾离阀座。
阀杆继续提升，并在阀杆螺旋槽内的导销相互作用下，使球芯开始无摩擦旋转。
到全开位置，阀杆升到极限位置，球芯转到全（开启）通位置。
关闭过程
关闭时，顺时针转动手轮，阀杆开始下降并使球芯开始旋转。
继续转动手轮，阀杆受到嵌于其上螺旋槽内的导向销的作用，使凸轮和球芯同时旋转90°。
快要关闭时，球芯已在与阀座无接触的情况下旋转90°
手轮转动的最后几圈，阀杆底部的凸轮机械地楔向压迫球芯，使其紧密压在阀座上。

主要零件的材料说明：

零件名称	材料	牌号	代号
阀体阀盖支架阀芯	碳素钢/铬钼合金钢/铬镍钛不锈钢/铬镍钼钛不锈钢	ZG230-450 A216 WCB	C
		ZG20CrMo 1Cr5Mo A217 WC5	I
		ZG1Cr18Ni9Ti A351 CF8	P
		ZG1Cr18Ni12Mo2Ti A351 CF8M	R
滚轴销钉	铬不锈钢、铬锰钢	2Cr13 Cr12 40CrMn
密封面	铬不锈钢、钴铬钨合金	2Cr13 TDCo1.2.3-X	H.Y
阀杆凸轮定位销轴	铬不锈钢、铬锰钢	2Cr13 Cr12 50CrMn
螺栓螺母	铬不锈钢、铬钼钒钢、铬镍钛钢、碳钢	35CrMo 25Cr2MoV 1Cr18Ni9Ti 35# 45#
阀杆螺母	铝铁青钢、高镍球铁	ZCuA19Mn2
垫片	柔性石墨增强垫片、不锈钢缠绕垫片	HGJ70 SHJ407
填料	柔性石墨、编织填料聚四氟乙烯	Ps799/TB/T6617 JB/T 6626
手轮	球墨铸铁、碳素铸钢	QT400-15 WCC

主要外形尺寸：

MQ47H/Y-64 DN25～250；MQ547H/Y-64 DN300～500 单位：mm

公称通径	结构形式	外型尺寸				法兰连接尺寸								双头螺栓
公称通径	结构形式	L	H	h	W	D	D1	D2	D3	T	f	f1	n-d	数量	螺纹
25	A	200	285	255	160	135	100	78	58	22	2	4	4-18	4	M20
40	A	200	325	290	200	165	125	95	76	24	3	4	4-23	4	M20
50	A	230	345	305	200	175	135	105	88	26	3	4	4-23	4	M20
65	A	290	385	340	250	200	160	130	110	28	3	4	8-23	8	M20
80	A	310	445	400	250	210	170	140	121	30	3	4	8-23	8	M20
100	B	350	485	430	300	250	200	168	150	32	3	4	8-25	8	M22
150	B	480	620	560	350	340	280	240	204	38	3	4.5	8-34	8	M30
200	B	600	710	630	450	405	345	300	260	44	3	4.5	12-34	12	M30
250	C	730	850	770	300	470	400	352	313	48	3	4.5	12-41	12	M36
300	C	850	1050	970	350	530	460	412	364	54	3	4.5	16-41	12	M36
350	C	980	1230	1130	450	595	525	475	422	60	4	5	16-41	16	M36
400	C	1100	1520	1400	600	670	585	525	474	66	4	5	16-48	16	M42
500	C	1250	1680	1520	700	800	705	640	576	70	4	5	20-54	20	M48

MQ47H/Y-100 DN25～150；MQ547H/Y-100 DN200～400 单位：mm

315

公称通径	结构形式	外型尺寸				法兰连接尺寸									双头螺栓
公称通径	结构形式	L	H	h	W	D	D1	D2	D3	T	f	f1	b	n-d	数量	螺纹
25	A	230	345	200	135	100	78	50	24	2	6.5	9	4-18	4	M16
40	A	260	385	350	250	165	125	95	75	26	3	6.5	9	4-23	4	M20
50	A	300	410	370	250	195	145	112	85	28	3	8	12	4-25	4	M22
65	A	340	435	395	300	200	170	138	110	32	3	8	12	8-25	8	M22
80	A	380	525	400	300	230	180	148	115	34	3	8	12	8-25	8	M22
100	B	430	605	550	350	265	210	172	145	38	3	8	12	8-30	8	M27
150	B	550	720	780	400	350	290	250	200	46	3	8	12	12-34	12	M30
200	C	650	910	830	500	430	360	312	265	54	3	8	12	12-41	12	M36
250	C	775	1060	960	550	500	430	382	320	60	3	8	12	12-41	12	M36
300	C	900	1250	1140	600	585	500	442	375	70	3	8	12	16-48	16	M42
350	C	1025	1440	1330	600	655	560	498	420	76	3	11	17	16-54	16	M48
400	C	1150	1620	1500	700	715	620	558	480	80	3	11	17	16-54	16	M48

MQ47H/Y-160 DN25～100；MQ547H/Y-160 DN150～300 单位：mm

公称通径	结构形式	外型尺寸				法兰连接尺寸									双头螺栓
公称通径	结构形式	L	H	h	W	D	D1	D2	D3	T	f	f1	b	n-d	数量	螺纹
25	A	230	345	315	200	140	100	72	50	28	2	6.5	9	4-23	4	M20
40	A	260	385	350	250	175	125	92	75	32	3	6.5	9	4-27	4	M24
50	A	300	410	370	250	215	165	132	95	36	3	8	12	8-25	8	M22
65	A	340	435	395	300	, 245	190	152	110	44	3	8	12	8-30	8	M27
80	A	380	525	400	300	260	205	168	130	46	3	8	12	8-30	8	M27
100	B	430	605	550	350	300	240	200	160	48	3	8	12	8-34	8	M30
150	C	550	720	780	400	390	318	270	205	66	3	10	14	12-41	12	M36
200	C	650	910	830	500	480	400	345	275	78	3	11	17	12-48	12	M42
250	C	775	1060	960	550	580	485	425	330	88	3	11	17	12-54	12	M48
300	C	900	1250	1140	600	665	570	510	380	100	3	14	23	16-54	16	M48

MQ47H/Y-150Lb NPS～10in(25～250mm)；MQ547H/Y-150Lb NPS12～20in(300～500mm) 单位：mm

公称通径		结构形式	外型尺寸				法兰连接尺寸						双头螺栓
in	mm	结构形式	L	H	h	W	D	D1	D2	T	f	n-d	数量	螺纹
1	25	A	216	285	255	160	108	79.5	51	12	2	4-15	4	W¹/2
1¹/2	40	A	216	325	290	200	127	98.5	73	15	2	4-15	4	W¹/2
2	50	A	216	345	305	200	152	120.5	92	16	2	4-19	4	W⁵/8
2¹/2	65	A	241	385	340	250	178	139.5	105	18	2	4-19	4	W⁵/8
3	80	A	282	445	400	250	190	152.5	127	19	2	4-19	8	W⁵/8
4	100	B	305	485	430	300	229	190.5	157	24	2	8-19	8	W⁵/8
6	150	B	403	620	560	350	276	241.5	216	26	2	8-22	8	W³/4
8	200	B	502	710	630	450	343	298.5	270	29	2	8-22	8	W³/4
10	250	B	673	850	770	350	406	362	324	31	2	12-25	12	W⁷/8
12	300	C	762	1050,	970	400	483	432	381	32	2	12-25	12	W⁷/8
14	350	C	825	1230	1130	450	533	476	413	35	2	12-29	16	W1
16	400	C	902	1520	1400	600	597	540	470	37	2	16-29	16	W1
18	450	C	991	1610	1470	650	635	578	583	40	2	16-32	16	W1¹/8
20	500	C	991	1680	1520	700	699	635	584	43	2	20-32	20	W1¹/8

MQ47H/Y-300Lb NPS～10in(25～250mm)；MQ547H/Y-300Lb NPS12～20in(300～500mm) 单位：mm

W1¹/8

公称通径		结构形式	外型尺寸				法兰连接尺寸						双头螺栓
in	mm	结构形式	L	H	h	W	D	D1	D2	T	f	n-d	数量	螺纹
1	25	A	216	285	255	160	124	89	51	18	2	4-19	4	W⁵/8
1¹/2	40	A	216	325	290	200	156	114.5	73	21	2	4-22	4	W³/4
2	50	A	216	345	305	200	165	127	92	23	2	8-19	8	W⁵/8
2¹/2	65	A	241	385	340	250	190	149	105	26	2	8-22	8	W³/4
3	80	A	282	445	400	250	210	168.5	127	29	2	8-22	8	W³/4
4	100	B	305	485	430	300	254	200	157	32	2	8-22	8	W³/4
6	150	B	403	620	560	350	318	270	216	37	2	12-22	12	W³/4
8	200	B	502	710	630	450	381	330	270	42	2	12-25	12	W⁷/8
10	250	B	673	850	770	350	445	387.5	324	48	2	16-29	16	W1
12	300	C	762	1050	970	350	521	451	381	51	2	16-32	16	W1¹/8
14	350	C	825	1230	1130	450	584	514.5	413	54	2	20-32	20
16	400	C	902	1520	1400	600	648	571.5	470 , ,	58	2	20-35	20	W1¹/4
18	450	C	991	1610	1470	650	711	628.5	533	61	2	24-35	24	W1¹/4
20	500	C	991	1680	1520	700	775	686	584	64	2	24-35	24	W1¹/4

MQ47H/Y-400Lb NPS1～10in(25～250mm)；MQ547H/Y-400Lb NPS12～20in(300～500mm) 单位：mm

公称通径		结构形式	外型尺寸				法兰连接尺寸						双头螺栓
in	mm	结构形式	L	H	h	W	D	D1	D2	T	f	n-d	数量	螺纹
1	25	A	216	285	255	160	124	88.9	51	17.5	7	4-19	4	W⁵/8
1¹/2	40	A	216	325	290	200	156	114.5	73	22.5	7	4-22	4	W³/4
2	50	A	241	345	305	200	165	127	92	25.5	7	8-19	8	W⁵/8
2¹/2	65	A	292	385	340	250	190	149.2	105	29	7	8-22	8	W³/4
3	80	A	356	445	400	250	210	168.3	127	32	7	8-22	8	W³/4
4	100	B	432	485	430	300	254	200	157	35	7	8-26	8	W⁷/8
6	150	B	559	620	560	350	318	269.9	216	41.5	7	12-26	12	W⁷/8
8	200	B	660	710	630	450	381	660.2	270	48	7	12-29	12	W1
10	250	B	878	850	770	350	445	387.3	324	54	7	16-32	16	W1¹/8
12	300	C	838	1050	970	400	520	450.8	381	57.5	7	16-35	16	W1¹/4
14	350	C	889	1230	1130	450	585	514.3	413	60.5	7	20-35	20	W1¹/4
16	400	C	991	1520	1400	600	650	571.3	470	63.5	7	20-39	20	W1³/8
18	450	C	1092	1610	1470	650	710	628	533	67	7	24-39	24	W1³/8
20	500	C	1194	1680	1520	700	775	685.8	584	70	7	24-42	24	W1¹/2

MQ47H/Y-600Lb NPS1～10in(25～250mm)；MQ547H/Y-600Lb NPS12～20in(300～500mm) 单位：mm

公称通径		结构形式	外型尺寸				法兰连接尺寸						双头螺栓
in	mm	结构形式	L	H	h	W	D	D1	D2	T	f	n-d	数量	螺纹
1	25	A	216	285	255	160	124	89	51	18	7	4-19	4	W⁵/8
1¹/2	40	A	241	325	290	200	156	114.5	73	23	7	4-22	4	W³/4
2	50	A	292	345	305	200	165	127	92	26	7	8-19	8	W⁵/8
2¹/2	65	A	318	385	340	250	190	149	100	29	7	8-22	8	W³/4
3	80	A	356	445	400	250	210	168	127	32	7	8-22	8	W³/4
4	100	B	432	485	430	300	273	216	157	38	7	8-25	8	W⁷/8
6	150	B	559	620	560	350	356	292	216	48	7	12-29	12	W1
8	200	B	660	710	630	450	419	349	270	56	7	12-32	12	W1¹/8
10	250	B	787	850	770	300	508	432	324	64	7	16-35	16	W1¹/4
12	300	C	838	1050	970	350	559	489	381	67	7	20-35	20	W1¹/4
14	350	C	889	1230	1130	450	603	527	413	70	7	20-38	20	W1³/8
16	400	C	991	1520	1400	600	686	603	470	77	7	20-41	20	W1¹/2
18	450	C	1092	1610	1470	650	743	654	533	83	7	20-44	20	W1⁵/8
20	500	C	1194	1680	1520	700	813	724	584	89	7	24-44	24	W1⁵/8

MQ47H/Y-900Lb NPS1～8in(25～200mm)；MQ547H/Y-900Lb NPS11～12in(250～300mm) 单位：mm

公称通径		结构形式	外型尺寸				法兰连接尺寸						双头螺栓
in	mm	结构形式	L	H	h	W	D	D1	D2	T	f	n-d	数量	螺纹
1	25	A	254	285	255	160	149	101.6	51	29	7	4-26	4	W⁷/8
1¹/2	40	A	295	325	290	200	178	123.6	73	32	7	4-29	4	W1
2	50	A	305	345	305	200	216	123.8	92	38.5	7	8-26	8	W⁷/8
2¹/2	65	A	371	385	340	250	244	165.1	105	41.5	7	8-29	8	W¹
3	80	A	384	445	400	250	241	190.5	127	38.5	7	8-26	8	W⁷/4
4	100	B	460	485	430	300	292	190.5	157	44.5	7	8-32	8	W1¹/8
6	150	B	613	620	560	350	381	234.9	216	56	7	12-32	12	W1¹/8
8	200	B	740	710	630	450	470	317.5	270	63.5	7	12-39	12	W1³/8
10	250	C	841	850	770	350	545	393.7	324	70	7	16-39	16	W1³/8
12	300	C	968	1050	970	400	610	469.9	381	79.5	7	20-39	20	W1³/8
