产品编号:182322-675
产品名称:Q947F电动固定球阀
型  号:Q947F
产品备注:佳裕阀门(上海)有限公司

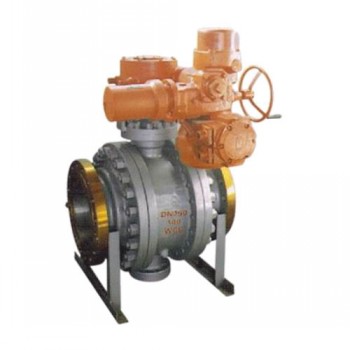

 点击查看大图片

上海佳裕阀门厂家生产

Q947F电动固定球阀的详细资料:

Q947型电动固定球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

电动固定球阀执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。

电动固定球阀结构及用途

两分式和三段式固定球阀又称测装分体式球阀,将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半,它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构,将阀盖推向球体,保证了良好的低压密封性能。该球阀阀前、阀后阀座都能密封, 即所谓双向密封特性,利用自带的排放阀,阀体中腔可向外排放。枢轴采用防吹出保护结构,低摩擦系数的轴承等。具有性能优异,可靠性高,用途广泛,价格合理等优点。

电动固定球阀适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

Q947型电动固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。
本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。
全通径:
阀门流量孔径与管线内径一致,以便管线清扫。

电动固定球阀主要性能规范

试验压力(Mpa)
公称压力(Mpa)
压力级(Class)
JIS(MPa)
1.6
2.5
4.0
6.4
10.0
150
300
400
600
900
10K
20K

强度试验

2.4
3.8
6.0
9.6
15.0
3.1
7.8
10.2
15.3
23.1
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
7.5
11.2
16.8
1.5
2.8
气密试验
0.5-0.7
工作温度
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质
C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )

电动固定球阀主要零件材质

零件名称
材料
材料代号
阀体 阀盖
WCB
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
球体
2Cr13
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆
2Cr13
316L
1Cr18Ni9Ti(304)
1Cr18Ni12Mo2Ti(316)
阀座密封面
PTFE、碳素纤维+PTFE、对位聚苯
螺柱 螺母
35 35CrMoA(B7) 45(2H)
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料
V型PTFE、柔性石墨

电动固定球阀主要外形尺寸

公称压力(MPa)
公称通径
L
D

D1
D2
D6
b
f/f1
z-φd
H(mm)
重量(kg)
mm
mm
Q47
Q347
Q647
Q947
Q47
Q347
Q647
Q947
Q67
Q367
Q667
Q967
1.6
100
229
215
180
155
-
20
8-18
178
416
470
45
78
85
40
73
80
125
356
245
210
185
-
22
8-18
152
542
520
58
107
120
50
100
110
150
394
280
240
210
-
24
8-23
205
572
538
117
145
180
100
130
160
200
457
335
295
265
-
26
12-23
398
736
580
185
220
245
155
200
220
250
533
405
355
320
-
30
12-25
495
890
637
245
280
300
215
255
280
300
610
460
410
375
-
30
12-25
580
910
683
395
450
445
345
415
400
350
686
520
470
435
-
34
16-25
625
1020
796
516
570
585
500
520
540
400
762
580
525
485
-
36
16-30
720
1080
842
756
920
860
700
920
805
450
864
640
585
545
-
40
20-30
770
1120
874
958
1140
1075
900
1140
1010
500
914
705
650
608
-
44
20-34
840
1150
904
1200
1360
1310
1100
1360
1240
600
1067
840
770
718
-
48
20-41
1050
1210
1120
1500
1620
1450
1400
1620
1360
700
1245
910
840
788
-
50
24-41
1100
1300
1218
1800
1930
1810
1680
1930
1710
800
1397
-
-
-
-
-
-
1150
1460
1328
2100
2250
2010
1980
2250
1910
