产品编号：181333-687
产品名称：Q942F电动三通球阀
型　　号：Q942F
产品备注：佳裕阀门（上海）有限公司

点击查看大图片

上海佳裕阀门厂家生产

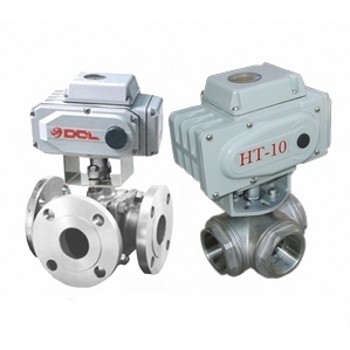

Q942F电动三通球阀

产品概述及特点

电动球阀旋转90°即可全关全开，与相同规格的闸阀和截止阀比较。阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。

其特点如下：

① 适用于两位切断、调节的场合。

② 电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

③ 密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。

④ 电动电动阀门体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。

⑤ 流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

⑥ 直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及3800VAC电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。

型号	公称通径DN(mm)	压力PN(MPa)	温度	适用介质	阀体材料	主要结构尺寸					电装型号	电机功率(kw)	公称转矩（Nm)	重量(Kg)
Q941F~16C	公称通径DN(mm)	压力PN(MPa)	温度	适用介质	阀体材料	L	H	D	D1	Z~фd	电装型号	电机功率(kw)	公称转矩（Nm)	重量(Kg)
	50	1.6	≤150	水、油品	碳钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145		Q15	0.09	150
	80					250	459	195	160		Q20	0.09	200
	200					280	465	215	180	8～18	Q30	0.12	300
	125					320	571	245	210	8～18	Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~12R	50	1.6	≤150	醋酸类	铬镍钼钛钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145	4～18	Q15	0.09	150
	80					250	459	195	160	8～18	Q20	0.09	200
	100					280	465	215	180		Q30	0.12	300
	125					320	571	245	210		Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~16P	50	1.6	≤150	醋酸类	铬镍钛钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145	4～18	Q15	0.09	150
	80					250	459	195	160	8～18	Q20	0.09	200
	200					280	465	215	180		Q30	0.12	300
	125					320	571	245	210		Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~25CPR	50	2.5	≤150	C型水、油品R型醋酸类、P型硝酸类	C型碳钢、R型铬镍钼钛钢、P型铬镍钛钢	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145	8～18	Q15	0.09	150
	80					250	459	195	160	8～18	Q20	0.09	200
	200					280	465	215	190	8～23	Q30	0.12	300
	125					320	815	245	220	8～25	Q60	0.18	600
	150					360	849	280	250		Q60	0.18	600
	200					400	895	335	250		Q120	0.37	1200
