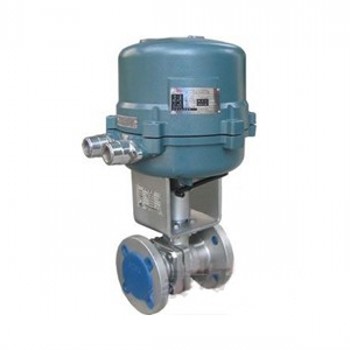

ZDRR电动切断球阀

ZDRR型电动O型切断球阀,是由3140R系列角行程电动执行机构与球阀调节机构组成。具有结构简单,切换迅速、流通能力大,零泄漏等特点,适用于高粘度、含纤维、固体颗粒流体的场合,广泛用于石油化工、冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。
· 型号、规格

型号 ZDRR-10/16/64
规格 DN15~200

· 技术参数和性能指标
调节机构主要技术参数
公称通经 mm 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 Kv 20 38 72 110 170 270 400 510 940 1400 2200 3500
公称压力 MPa 1.6、4.0、6.4
额定转角 (度 ) 0-90
流量特性 快开
介质温度 °C -20~120
环境温度 无空间加热器-10~60;带空间加热器-35~60
阀体材质 HT200;ZG230-450;ZG1Cr18Ni12MoTI
球体材质 1Cr18Ni9;0Cr18Ni12Mo2Ti
法兰尺寸、型号 PN10、16按GB/T17241.6-1998;PN64按JB/T79.2-94凹式

注:根据现场使用条件,可配防爆型执行机构。

角行程电动执行机构主要技术参数

类别 型号 输出力矩N . M 动作时间S/90 转角 技术参数
普通型

341RSA-05
341RSA-05

50 17 0~90

电源:220+10%V a.c.50Hz
驱动电机:1-5Vd.c.
      4~20mAd.c
      (信号线用屏蔽线)
开度信号:4-20mAd.c.





341RSB-05
341RSB-05

100 18

341RSB-05
341RSB-05

200 36

341RSC-05
341RSC-05

300 24

341RSC-05
341RSC-05

500 42

341RSC-05
341RSC-05

600 48

341RSD-05
341RSD-05

1000 30

341RSD-05
341RSD-05

1500 42
防爆型

341RSB-05
341RSB-05

100 18

341RSB-05
341RSB-05

200 36

性能指标
泄漏量:完全切断严密不漏(试验介质为水)

· 外形尺寸
PN10电动O型切断球阀外形尺寸 mm

公称通径 L D H1 H2 H3 D3 D1 R Y D2 W
15 112 95 48.5 120 320 65 225 80 200 260 56
20 120 105 51.5 120 323 75 225 80 200 260 56
25 128 115 55 120 330 85 225 80 200 260 56
32 150 135 67.5 155 425 100 225 160 225 290 68
40 170 145 72.5 155 442 110 225 160 225 290 68
50 180 160 80 155 452 125 225 160 225 290 68

PN16电动O型切断球阀外形尺寸 mm

公称通径 L D H1 H2 H3 D3 D1 R Y D2 W
15 118 95 48.5 120 322 65 225 160 200 260 56
20 120 105 51.5 120 325 75 225 160 200 260 56
25 128 115 55 120 333 85 225 160 200 260 56
32 150 135 67.5 155 387 100 255 160 225 260 56
40 170 145 72.5 155 408 110 255 160 225 260 56
50 180 160 72.5 155 456 125 255 160 225 290 68
80 200 195 100 165 535 160 335 32 260 380 80
100 230 215 110 165 568 180 335 320 260 380 80
125 356 245 152 165 635 210 335 320 260 380 80
150 394 280 170 165 700 240 335 320 260 380 80
200 457 335 300 120 860 295 470 400 365 520 65

PN64电动O型切断球阀外形尺寸 mm

公称通径 L D H1 H2 H3 D3 D1 R Y D2 W
15
20 145 125 37.5 155 366 90 255 160 225 290 68
25 165 135 39 155 366.5 100 255 160 225 290 68
32
40 200 165 87.5 155 466 125 255 160 225 290 68
50 215 175 87.5 165 391 135 335 320 260 380 80
80 260 210 112.5 165 545 170 335 320 260 380 80
100 300 250 133 165 573 200 335 320 260 380 80
125 381 295 200 120 710 240 470 400 365 520 65
150 403 340 270 120 730 280 470 400 365 520 65
