产品编号:172035-852
产品名称:VH2V直通高压球阀
型  号:VH2V
产品备注:佳裕阀门(上海)有限公司

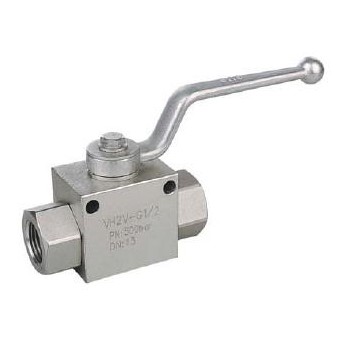

 点击查看大图片

上海佳裕阀门厂家生产:

VH2V直通高压球阀

(1)连接形式:螺纹、法兰、焊接、对夹等
(2)传动方式:手动、蜗轮传动、齿轮传动、气动、电动等
(3)口径从DN6-DN600;压力从1.0MPA-64MPA;温度-100℃-600℃
(4)材质有:碳钢、不锈钢、合金钢、鉻钼钢、低温钢、球墨铸铁及其他特殊钢;
(5)三通或四通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。

型号说明


① 系列代号:VH2V系列
② 连接代号:M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料:1-钢、2-不锈钢
④ 球体材料:1-钢、2-黄铜、3-不锈钢
⑤ 工作温度:1、-25~+100℃ 2、-30~+170℃
⑥ 其他密封:2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号:由生产商定
⑨ 表面处理:空白-磷化、G-电镀黄锌

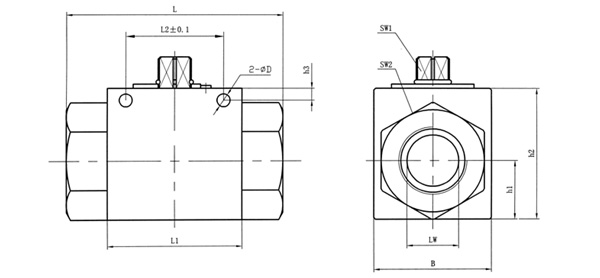

外形尺寸

尺寸表
连接口略图:

简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-M16×1.5
500
06
06
11
M16×1.5
11
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-M27×1.5
500
10
10
20
M27×1.5
12
76
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-M36×2
400
20
20
30
M36×2
15
103
60
48
48.5
25
58
12
41
6.5
6
VH2V-M42×2
350
25
23
35
M42×2
18
116
65
57
50.5
28.5
65
12
50
8.5
7

简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-G1/4
500
06
06
G1/4
14
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-G3/8
500
10
10
G3/8
14
72
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-G1/2
500
13
12
G1/2
16
83
48
35
38.5
18
45
09
30
6.5
6
VH2V-G3/4
400
20
20
G3/4
18
93
60
50
48.5
23
58
12
41
6.5
6
VH2V-G1
350
25
25
G1
21
115
65
57
50.5
27.5
65
12
46
8.5
7


简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-NPT1/4
500
06
06
NPT1/4
14
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-NPT3/8
500
10
10
NPT3/8
14
72
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-NPT1/2
500
13
12
NPT1/2
16
83
48
35
38.5
18
45
09
30
6.5
6
VH2V-NPT3/4
400
20
20
NPT3/4
18
95
60
50
48.5
23
58
12
41
6.5
6
VH2V-NPT1
350
25
23
NPT1
21
113
65
57
50.5
27.5
65
12
46
8.5
7
简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-08LR
500
06
06
08
M14×1.5
10
67
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-12LR
500
10
10
12
M18×1.5
11
74
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-15LR
500
13
12
15
M22×1.5
12
82
48
35
38.5
18
45
09
30
6.5
6
VH2V-18LR
500
13
12
18
M26×1.5
12
82
48
35
38.5
18
45
09
30
6.5
6
VH2V-22LR
400
20
19
22
M30×2
14
101
60
50
48.5
23
58
12
41
6.5
6
VH2V-28LR
350
25
24
28
M36×2
14
108
65
57
50.5
27.5
65
12
46
8.5
7
简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-10SR
500
06
06
10
M18×1.5
12
73
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-14SR
500
10
10
14
M22×1.5
14
80
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-16SR
500
13
12
16
M24×1.5
14
86
48
35
38.5
18
45
09
30
6.5
6
VH2V-20SR
500
13
12
20
M30×2
16
90
48
35
38.5
18
45
09
30
6.5
6
VH2V-25R
400
20
20
25
M36×2
18
109
60
50
48.5
23
58
12
41
6.5
6
VH2V-30SR
350
25
25
30
M42×2
20<, /DIV>
120
65
57
50.5
27.5
65
12
46
8.5
7
