产品编号:1767-305
产品名称:Q41F一体式防泄漏球阀
型  号:Q41F
产品备注:佳裕阀门(上海)有限公司

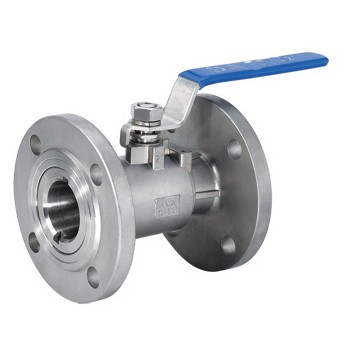

 点击查看大图片

上海佳裕阀门厂家生产:

Q41F一体式防泄漏球阀,Q41F一体式防泄漏球阀
     一体式球阀可分为一体式和分段式两种,由于阀座采用特制的增强聚四氟乙烯封圈,因此更耐高温、耐磨、耐油、耐腐蚀。

公称压力:PN1.6,2.5,4.0,6.4MPa

强度试验压力:PT2.4,3.8,6.0,9.6MPa

低压气密封试验压力:0.6MPa

适用介质:Q41F-(16-64)C 水,油,气

适用温度:-29~280℃

适用介质:Q41F-(16-64)P 硝酸类
     Q41F-(16-64)R 醋酸类

适用温度:-40~280℃

主要外形尺寸Main outer size(PN16)

INCH  DN  d L    D K D1 N-ф   C  f  H  W
  1/2" 15  90 108   95 65 46 4-14  14  2  60 110
  3/4"  20  105 117  105 75 56 4-14  14  2  65 120
  1"  25  110 127 115 85 65 4-14  14  2  75 150
 1¼"
 32
 125 140 135 100 76 4-18  16  3  83 160
  1½"  40  136 165 145 110 85 4-18  18  3  90 160
  2"  50  155 178 160 125 100 4-18  18  3  100 180
 2½"  65  170 190 180 145 118 4-18  10  3  110 200
  3"  80  200 203 195 160 130 8-18  20  3  130 250
 4"
100  230 229 215 180 150 8-18  22  3  150 270
