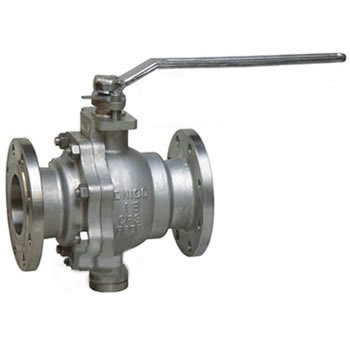

Q47F型固定式球阀 - 佳裕阀门（上海）有限公司

Q47F型固定式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。

Q47F型固定式球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。固定式球阀先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
固定式球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。

Q47F固定式球阀产品特点
1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构，密封预紧力设计合理、闭启灵活，有效保证密封的可靠性。
2 、采用特殊结构装置的阀杆，不仅确保填写料处还会渗漏，且防止了阀杆脱出。
3、根据用户的需要，可设计成适应粉尘（包括含固体颗粒），浆料等介质的结构，使球阀耐磨及耐高温性能更好。
4、本身具有防火防静电功能。
5、该结构球阀应按规定流向使用。
公称通径：DN50-300mm 2"-12"
公称压力：PN1.6-6.4MPa
CLASS：150-600Lb
JIS：10-20K

主要零件及材质

序号 NO	零件名称	材质
序号 NO	零件名称	GB	ASTM
1	阀体	WCB	A2116-WCB
2	弹簧	60Si2aMn	AISI 9260
3	密封圈	PTFE	PTFE
4	垫片	PTFE	PTFE
5	排污螺母	25	A105
6	"0" 型密封圈	橡胶	橡胶
7	底盖	25	A105
8	螺钉	35	A193-B7
9	固定轴	1Cr13	A276-410
10	滑动轴承	PTFE&	PTFE&
11	球体	1C18Ni9Ti	SS304
12	阀盖	WCB	A216-WCB
13	阀座	25	A105
14	阀杆	1Cr33	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H
17	压套	25	A105
18	填料	PTFE	PTFE
19	支架	WCB	A216-WCB
20	填料压盖	WCB	A2116-WCB
21	键Key	45	AISI C 1045

技术规范

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度（焊接）	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

试验压力

压力等级		试验压力（MPa）
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

国标固定球阀

PN1.6MPa主要连接尺寸用重量

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt（Kg）	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
电动	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
气动	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
气动	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840
