产品编号:16958-483产品名称:Q41F法兰浮动球阀
型 号:Q41F/H
产品备注:佳裕阀门(上海)有限公司

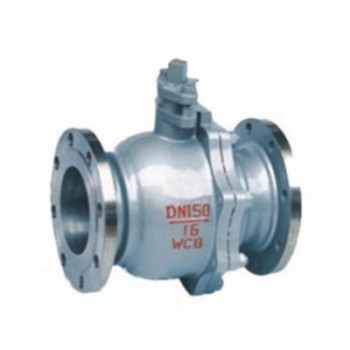

点击查看大图片 Q41F/H浮动式球阀,Q41F法兰浮动球阀介绍:
浮动球阀适用于Class150~Class1500、PN16~PN100、JIS 10K~JIS 20K的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
浮动球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的,方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀,因其重量比全通径的球阀轻30%左右,有利于减轻管道负荷,降低成本。浮动球阀的驱动方式为手动、蜗轮传动、气动、电动或液动。
|
特点 |
1、O型浮动式球阀采用全通径或缩径设计,流通阻力小。 2、阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。 3、阀杆采用内装式,轴肩及聚四氟乙烯(或增强石墨)推力垫结构防止阀杆因管道内压力 而吹 出,同时聚四氟乙烯(或增强石墨)材料减小阀门的启闭扭矩,使操作更为省力。 4、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免因静电打火点燃易燃介质。确保系统安全。 5、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。 6、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本书执行器及调节阀部份。
|

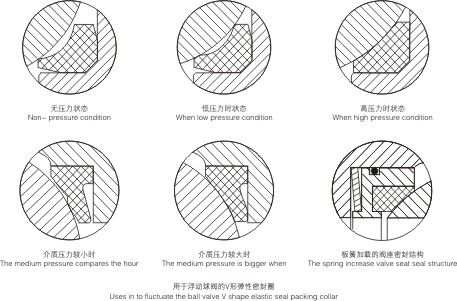

浮动球球阀的密封面结构 |
浮动球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料,密封性能好,但材料相对较软。由于材料较软,但又要达到一定的密封比压,势必增加启闭扭矩,为了尽量改善此种情况,本公司采用双斜面弹性密封圈或V形槽弹性密封圈结构设计,利用管道内压力推动球体,帮助密封。当介质压力较小时,密封圈与球体接触面积较小,故有较大的密封比压,确保可靠密封。介质压力较大时,密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀,考虑到介质压力不能确保阀座可靠密封,而预紧力长期使用后又会衰减,故对于低压、超低压或真空工况用球阀,采用弹簧加载的阀座密封结构,能确保球阀长期可靠的密封。 |
|
|
浮动球球阀的其它结构(详见《球阀简介》) |
|
1、全通径及缩径结构。 2、阀座防冲刷结构。 3、自泄压结构。 4、防静电结构。 5、耐火结构。 6、阀杆防冲出结构。 |
技术参数 |
|
|
流量特性 |
O型浮动式切断球阀的流量特性为快开特性,特性曲线如下图所示。 |
|

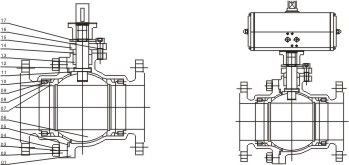

外形及连接尺寸 |
|
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
凸面法兰 RF Q41F Q41PPL 16C 16P 16R |
15 |
130 |
95 |
65 |
45 |
14 |
4-φ14 |
78 |
140 |
20 |
140 |
105 |
75 |
55 |
14 |
4-φ14 |
84 |
160 |
25 |
150 |
115 |
85 |
65 |
14 |
4-φ14 |
95 |
180 |
32 |
165 |
135 |
100 |
78 |
16 |
4-φ18 |
150 |
250 |
40 |
180 |
145 |
110 |
85 |
16 |
4-φ18 |
150 |
300 |
50 |
200 |
160 |
125 |
100 |
16 |
4-φ18 |
170 |
350 |
65 |
220 |
180 |
145 |
120 |
18 |
4-φ18 |
195 |
350 |
80 |
250 |
195 |
160 |
135 |
20 |
8-φ18 |
215 |
400 |
100 |
280 |
215 |
180 |
155 |
20 |
8-φ18 |
250 |
500 |
125 |
320 |
245 |
210 |
185 |
22 |
8-φ18 |
265 |
600 |
150 |
360 |
280 |
240 |
210 |
24 |
8-φ23 |
270 |
800 |
200 |
400 |
335 |
295 |
265 |
26 |
12-φ23 |
330 |
1200 |
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-φ14 |
103 |
140 |
凸面法兰 RF Q41F Q41PPL 25 25P 25R |
20 |
140 |
105 |
75 |
55 |
16 |
4-φ14 |
112 |
160 |
25 |
150 |
115 |
85 |
65 |
16 |
4-φ14 |
123 |
180 |
32 |
165 |
135 |
100 |
78 |
18 |
4-φ18 |
150 |
250 |
40 |
180 |
145 |
110 |
85 |
18 |
4-φ18 |
156 |
300 |
50 |
200 |
160 |
125 |
100 |
20 |
4-φ18 |
172 |
350 |
65 |
220 |
180 |
145 |
120 |
22 |
8-φ18 |
197 |
350 |
80 |
250 |
195 |
160 |
135 |
22 |
8-φ18 |
222 |
400 |
100 |
280 |
230 |
190 |
160 |
24 |
8-φ23 |
253 |
500 |
125 |
320 |
270 |
220 |
188 |
28 |
8-φ25 |
275 |
600 |
150 |
360 |
300 |
250 |
218 |
30 |
8-φ25 |
286 |
800 |
200 |
400 |
360 |
310 |
278 |
34 |
12-φ25 |
340 |
1200 |
250 |
533 |
425 |
370 |
332 |
36 |
12-φ30 |
420 |
1800 |
|
接上表
4.OMPa |
DN |
L |
D |
Dl |
D2 |
D6 |
b |
n-φd |
H |
D0 |
凹凸法兰 MFM Q41F Q41PPL 40 40P 40R |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-φ14 |
103 |
140 |
20 |
140 |
105 |
75 |
55 |
5l |
16 |
4-φ14 |
112 |
160 |
25 |
150 |
115 |
85 |
65 |
58 |
16 |
4-φ14 |
123 |
160 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-φ18 |
150 |
250 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-φ18 |
156 |
250 |
50 |
220 |
160 |
125 |
100 |
88 |
20 |
4-φ18 |
172 |
350 |
65 |
250 |
180 |
145 |
120 |
110 |
22 |
8-φ18 |
197 |
350 |
80 |
280 |
195 |
160 |
135 |
12l |
22 |
8-φ18 |
222 |
450 |
100 |
320 |
230 |
190 |
160 |
150 |
24 |
8-φ23 |
253 |
450 |
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-φ25 |
275 |
600 |
150 |
400 |
300 |
250 |
218 |
204 |
30 |
8-φ25 |
286 |
800 |
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-φ30 |
340 |
1200 |
250 |
568 |
445 |
385 |
345 |
313 |
42 |
12-φ34 |
420 |
1800 |
6.4MPa |
15 |
165 |
105 |
75 |
55 |
40 |
18 |
4-φ14 |
105 |
140 |
凹凸法兰 MFM Q41F Q41PPL 64 64P 64R |
20 |
190 |
125 |
90 |
68 |
5l |
20 |
4-φ18 |
125 |
160 |
25 |
216 |
135 |
100 |
78 |
58 |
22 |
4-φ18 |
135 |
250 |
32 |
229 |
150 |
110 |
82 |
66 |
24 |
4-φ23 |
150 |
350 |
40 |
241 |
165 |
125 |
95 |
76 |
24 |
4-φ23 |
165 |
350 |
50 |
292 |
175 |
135 |
105 |
88 |
26 |
4-φ23 |
175 |
450 |
65 |
330 |
200 |
160 |
130 |
110 |
28 |
8-φ23 |
200 |
450 |
80 |
356 |
210 |
170 |
140 |
121 |
30 |
8-φ23 |
210 |
600 |
100 |
432 |
250 |
200 |
168 |
150 |
32 |
8-φ25 |
250 |
700 |
125 |
508 |
295 |
240 |
202 |
176 |
36 |
8-φ30 |
295 |
1100 |
150 |
559 |
340 |
280 |
240 |
204 |
38 |
8-φ34 |
340 |
1500 |
|
注:①缩径球阀重量约为全通径球阀重量的70%~80%。 ②表中以分数表示者,分子为JB/T74~90系列2尺寸(等同于原械标JB74~90-59的尺寸),分母为JB/T74~90系列1、GB912~9131(PN1.6~4.0MPa)及HGJ44~76尺寸。 ③LJ为环连接面法兰球阀的结构长度。 ④可按客户要求选配气动、电动、液动、气动调节型、电动调节型。 |
|
