产品编号:15716-614
产品名称:D371J蜗轮对夹衬胶蝶阀
型  号:D371J
产品备注:佳裕阀门(上海)有限公司

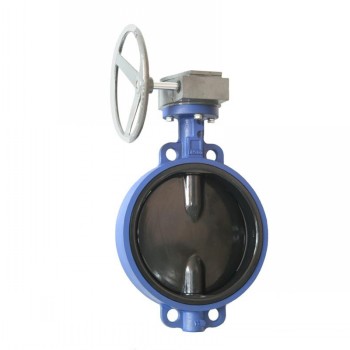

 点击查看大图片

上海佳裕阀门厂家生产:

D371J蜗轮对夹衬胶蝶阀

特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

技术规范:

设计与制造:GB12238
结构长度:GB12238
法兰连接尺寸:GB4216
部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆 5、蜗轮装置

一、用途
密封圈材料代号
适用温度
适用介质
NR
≤85℃
水、空气、酸碱类
CR
≤85℃
水、煤气、酸碱类
NBR
≤100℃
水、油品
EPDM
≤120℃
水、蒸汽、一般酸碱类
FKM
≤150℃
水、蒸汽、强酸碱类
二、材料
阀体
铸铁、球墨铸铁、碳钢、不锈钢
蝶板
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆
碳钢镀镍磷、不锈钢
阀座密封圈
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
蜗轮装置
组合件
压力等级:PN(MPa) 1.0 1.6
三、测试
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
四、主要尺寸参数
公称通径DN
公称压力MPa
工作压力MPa
L
mm
D
mm
D1
mm
n-Φd
mm
H1
mm
H2
mm
Do
mm
H3
mm
A
mm
B
mm
质量
Kg/kilos
40
1.0
1.0
33
150
110
4-18
55
100
150
62
164
125
6
50
43
165
125
4-18
64
120
150
62
164
125
7
65
46
185
145
4-18
80
120
208
62
164
125
10
80
46
200
160
8-18
112
130
260
62
164
125
11
100
52
220
180
8-18
90
140
275
62
164
125
12
125
56
250
210
8-18
112
160
350
106
289
200
18
150
56
285
240
8-22
135
175
350
106
289
200
29
200
60
340
295
8-22
160
210
240
106
289
200
34.5
250
0.6
68
395
350
12-22
206
235
240
106
289
200
44
300
78
445
400
12-22
232
273
320
112
370
253
64.5
350
78
505
450
16-22
263
310
320
112
370
253
75.5
400
102
565
515
16-26
295
340
400
270
562
280
156
450
114
615
565
20-26
327
370
400
270
562
280
171.5
500
127
670
620
20-26
358
399
400
270
562
280
206.5
550
0.4
140
730
675
20-30
384
430
400
270
562
280
215
600
154
780
725
20-30
474
460
500
270
562
280
283
700
165
895
840
24-30
486
510
500
125
503
443
426
800
190
1015
950
24-33
591
672
500
200
513
531
550
900
203
1115
1050
28-33
500
200
513
531
1070
1000
216
1230
1160
28-36
721
800
550
273
713
815
1296
