产品编号:15037-721

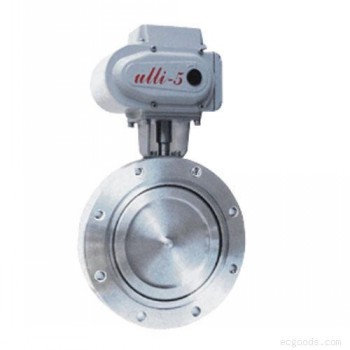

产品名称:GID电动高真空蝶阀
型  号:GID
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产:

GID电动高真空蝶阀 用途和使用范围:

GID-系列电动真空蝶阀是在1.3×10-5~3×105Pa的真空系统中用来开启或隔断气流的电动阀门。

主要性能:
● 漏率:≤1.3×10-9Pa.M3/S;
● 适用压力范围:1.3×10-5Pa~3×105Pa;
● 工作温度:氟橡胶-25℃~+150℃;
● 安装位置:任意;
● 阀板两侧压力差与阀开、关无关;
● 寿命:≥10000次。
GID-系列电动真空蝶阀的原理:
采用电动装置旋转900达到开和关的目的。
特点:
● 阀门能承受正压力;
● 阀杆上下不窜动;

主要零件材料:
体、杆、板  不锈钢、碳钢镀镍;
密封件    氟橡胶、丁腈胶;
外形及连接尺寸


真空标准:GB6070

型号 DN D D0 B N C H L E
GID-32 32 90 70 22 4 9 225 157 139
GID-40 40 100 80 22 4 9 235 157 139
GID-50 50 110 90 22 4 9 245 157 139
GID-63 63 130 110 28 4 9 265 157 139
GID-80 80 145 125 28 8 9 280 157 139
GID-100 100 165 145 28 8 9 300 157 139
GID-125 125 200 175 34 8 11 345 157 139
GID-160 150 225 200 34 8 11 370 157 139
GID-200 200 285 260 40 12 11 470 207 147
GID-250 250 335 310 45 12 11 520 207 147
GID-320 300 425 395 50 12 14 630 256 181
GID-400 400 510 480 60 16 14 718 256 181
GID-500 500 610 580 70 16 14 865 256 181
GID-600 600 750 720 80 20 14 954 380 240
GID-800 800 920 890 100 24 14 1130 380 240
GID-1000 1000 1120 1090 120 32 14 1484 381 253
GID-1250 1250 1440 1404 150 36 19 1930 381 253


真空标准:JB919
型号 DN D D0 B N C H L E
GID-32 32 78 64 22 4 7 213 157 139
GID-40 40 1858 70 22 4 7 221 157 139
GID-50 50 110 90 22 4 9 245 157 139
GID-63 63 125 105 28 4 9 260 157 139
GID-80 80 145 125 28 4 9 281 157 139
GID-100 100 170 145 28 4 12 306 157 139
GID-125 125 195 170 34 4 12 340 157 139
GID-150 150 220 195 34 8 12 365 157 139
GID-200 200 275 250 40 8 12 461 207 147
GID-250 250 330 300 45 8 14 516 207 147
GID-300 300 380 350 50 8 14 577 256 181
GID-400 400 500 465 60 8 18 705 256 181
GID-500 500 600 565 70 12 18 855 256 181
GID-600 600 710 670 80 12 20 934 380 240
GID-800 800 920 880 100 20 21 1130 380 240
GID-1000 1000 1140 1090 120 24 23 1494 381 253
