产品编号:141214-684
产品名称:D641X法兰式气动橡胶密封蝶阀
型  号:D641X
产品备注:佳裕阀门(上海)有限公司

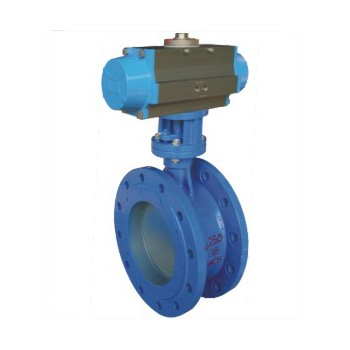

 点击查看大图片

上海佳裕阀门厂家生产:

D641X法兰式气动橡胶密封蝶阀
概述


   中线软密封蝶阀是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。这种阀门既可作切断介质用,又可作调节介质的流量用。驱动装置根据用户要求,分别可采用手动、电动、气动等方式。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果。
  软密封蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

其主要特点为:
  1、小巧轻便,容易拆装及维修,并可在任意位置安装。
  2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
  3、流量特性趋直线,调节性能好。
  4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
  5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
  6、密封件可更换,且密封可靠达到双向密封。
  7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
  8、该阀可设计成法兰连接和对夹连接。
  9、驱动方式可选择手动、电动或气动。

采用标准 :
设 计 标 准: GB/T12238-1989;
                    lS0 10631-1994或BS EN593-1998
法兰连接尺寸:GB/T17241.6-1998:
                    IS0 7005-2或BSEN 1092-2002
结 构 长 度 : GB/T1 2221-1989:
                    lS0 5752-1988或BS EN558-1
压 力 试 验: GB/T13927-1 992;JB/T9092-1999;
                     lS0 5028-1993或BS 6755-l-1986
主要零材料:
零件名称
材料
阀体
球墨铸铁、铸钢、合金钢、不锈钢
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟乙烯
阀杆
2Cr13、不锈钢
填料
0型圈、柔性石墨








蝶阀密封材料
材料品种
氯丁橡胶
丁腈橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
代号
×或 0rJ
XA或orJA
XB或orJB
xC、JC或0rF
XD或orJD
× E或orJE
耐最高温度
82℃
93℃
150℃
232℃
250℃
204℃
耐最低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
适用工作温度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃
