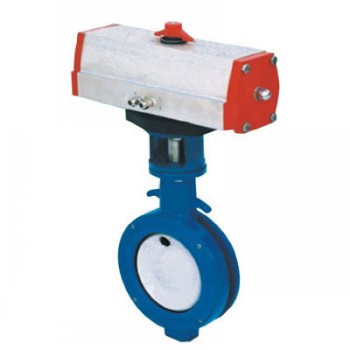

WBPX(D672X)气动单偏心对夹式蝶阀 - 佳裕阀门（上海）有限公司

二、特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。 2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。 3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。 4、蝶板采用框架结构，强度高，过流面积大，流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。 6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。 7、本阀结构独特，操作灵活，省力，方便。

三、主要结束参数

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

四、主要零部件材料

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨

五、执行标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

六、WBPX(D672X)-6/10/16气动对夹式软密封蝶阀主要外形连接尺寸 　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN	L	H	H1	A	B	ФD
DN	L	H	H1	A	B	0.6MPa	1.0MPa	1.6MPa
50	43	77	625	180	200	88	99	99
65	46	85	625	180	200	108	118	118
80	46	95	645	180	200	124	132	132
100	52	105	675	180	200	144	156	156
125	56	129	715	180	200	174	184	184
150	56	132	800	270	280	199	211	211
200	60	165	850	270	280	254	266	266
250	68	197	925	270	280	309	319	319
300	78	234	1035	380	420	363	370	370
350	78	283	1070	380	420	413	429	429
400	102	325	1190	450	470	463	480	480
450	114	369	1250	480	490	518	530	548
500	127	404	1290	480	490	568	582	609
600	154	470	1455	480	490	667	682	720
700	165	503	1585	640	660	772	794	794
800	190	571	1700	640	660	878	901	901
900	203	621	1865	750	860	978	1001	1001
1000	216	702	2015	850	900	1078	1112	1112
1200	254	818	2250	850	900	1295	1328	1328
