上海佳裕阀门厂家生产：

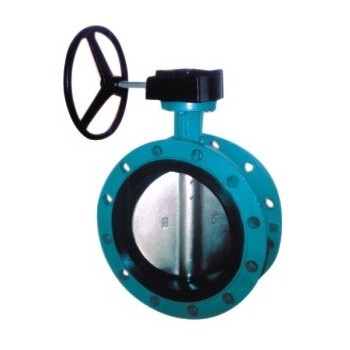

D41J、D341J法兰衬胶蝶阀用途及特点



D41J、D341J法兰衬胶蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为：

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

D41J、D341J法兰衬胶蝶阀规格尺寸：

公称通径DN	L mm	D mm	D1 mm	n-d（mm）		H1 mm	H2 mm	质量
				PN1.6	PN1.6
50	108	165	125	4-18	4-18	91	120	8
65	112	185	145	4-18	4-18	104	140	11.5
80	114	200	160	8-18	8-18	107	150	12.5
100	127	220	180	8-18	8-18	135	165	23
125	140	250	210	8-18	8-18	129	190	40.5
150	140	285	240	8-22	8-22	131	205	46.5
200	152	340	295	8-22	12-22	177	2550	61
250	165	395	350	12-22	12-26	206	270	73.5
300	178	445	400	12-22	12-26	220	320	103
350	190	505	460	16-22	16-26	264	358	120
400	216	565	515	16-26	16-30	298	400	217
450	222	615	565	16-26		327	420	242
500	229	671	620	20-26		352	480	279
600	267	780	725	20-30		446	560	396
700	292	895	840	24-30		486	610	596

法兰衬胶蝶阀 规范标准：

l型号：D41J、D341J

l尺寸：2″～28″

l压力等级：≤PN16

l适用温度：-20oC至150oC

l连接方式：对夹

l驱动方式：手动、蜗轮、气动、电动

l标准：国标

材质：

l阀体：铸铁、碳钢、不锈钢

l密封：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

法兰衬胶蝶阀 特征：

►安装简单，维修方便，防腐性能强.

►表面喷涂：环氧聚酯涂料、烤漆.

►对夹链接，上海智合蝶阀拆卸方便.

►具有密封可靠性强，防腐能力强，操作力矩小等优点.

法兰衬胶蝶阀 应用领域：

适用于水处理、化工、冶金等行业.

设计与制造：GB12238

结构长度：GB12221（13系列）

法兰连接尺寸：GB4216
