产品编号:1265-844

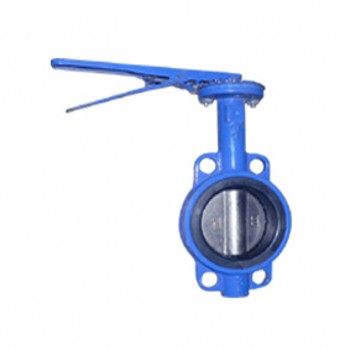

产品名称:D71X/J手动对夹式衬胶蝶阀
型  号:D71X/J
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产:一、D71X/J手动对夹式衬胶蝶阀产品概述

  我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

二、D71X/J手动对夹式衬胶蝶阀特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。4、蝶板采用框架结构,强度高,过流面积大,流阻小。5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。7、本阀结构独特,操作灵活,省力,方便。

三、手动对夹式衬胶蝶阀主要结束参数

公称通经DN(mm)
50~2000
50~1600
公称药理PN(MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

四、手动对夹式衬胶蝶阀主要零部件材料

零件名称
材料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨

五、手动对夹式衬胶蝶阀执行标准

制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92

六、D71X-6/10/16手动对夹式衬胶蝶阀主要外形连接尺寸                            单位:mm

DN
L
H
HO
A
B
0.6MPa
1.0MPa
1.6MPa
DO
n-d
DO
n-d
DO
n-d
50
43
63
235
270
110
110
4-14
125
4-18
125
4-18
65
46
70
250
270
110
130
4-14
145
4-18
145
4-18
80
46
83
275
270
110
150
4-18
160
8-18
160
8-18
100
52
105
316
270
110
170
4-18
180
8-18
180
8-18
125
56
115
340
310
110
200
8-18
210
8-18
210
8-18
150
56
137
376
310
110
225
8-18
240
8-22
240
8-22
200
60
164
430
353
150
280
8-18
295
8-22
295
8-22
250
68
206
499
353
150
335
12-18
350
12-22
355
12-26
300
78
230
570
380
150
395
12-22
400
12-22
410
12-26
