产品编号:174719-435
产品名称:世伟洛克 卡套接头
型  号:174719-435
产品备注:上海佳裕阀门(上海)有限公司
 点击查看大图片
美国世伟洛克阀门华东地区上海佳裕阀门总代理

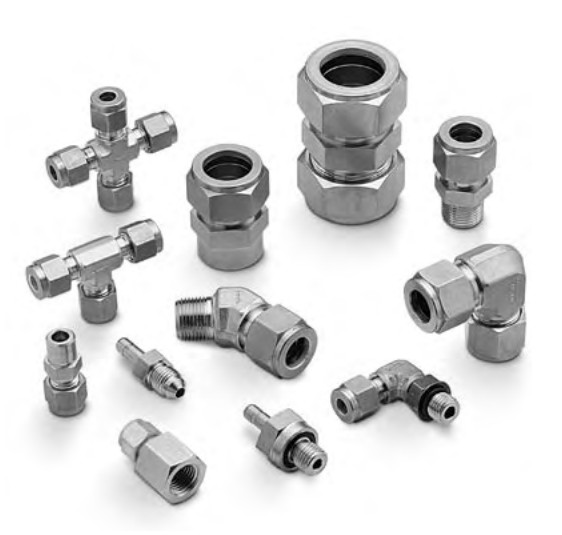

世伟洛克卡套管接头和转换接头系列

卡套管接头

swage

特点
■ 可用于尺寸为 1/16  至  2 in.  和  2 至  50 mm 的卡套管
■ 首次安装后具有一致的可检测性
■ 易于拆开和重新紧固
■ 有各种材料和结构
■  活动负载和双卡套设计。
■  易于安装。
■  安装时不会把扭矩传输到卡套管上。
■  世伟洛克® (Swagelok®) 间隙检测规确保了首次安装的充分紧固。
swageLarge
双卡套的机械式抓紧设计
双卡套将密封功能和对卡套管的抓紧功能分开,每个卡套都针对其相应的功能进行了优化。
前卡套用于形成密封:
■ 与接头本体之间的密封
■ 卡套管外径的密封。
旋转螺母时,后卡套将:
■ 沿轴向推进前卡套
■ 沿径向施加一个有效的卡套管抓紧。

先进几何形状, 铰链-夹箍作用的后卡套设计
这是 1/4  至 1/  in.  和 6  至 1 mm 世伟洛克不锈钢卡套管接头的标准设计,其目的是帮助安装人员完成更加坚固的防泄漏卡套管连接。在这些尺寸中,一种获得专利的表面硬化工艺以及获得专利的凹槽和特定断面几何形状为世伟洛克后卡套提供了独一无二的工程学特点。具有铰链-夹箍作用的后卡套设计不仅进一步增强了传统卡套设计所具有的坚固性能,而且还提供了:
■ 极佳的气体密封和卡套管抓紧作用
■ 易于进行正确的安装
■ 可靠的复装
■ 极好的抗振动疲劳性能和卡套管支撑
■ 与原来相同尺寸的世伟洛克不锈钢卡套管接头完全兼容。
material
lowf
直通接头
1
弯头、三通和四通
4
卡套管转换接头
changer
转换接头:
adaptersmall
管帽、堵塞、螺母、卡套及垫片垫圈
法兰转换接头
法兰转换接头

■  从法兰连接管路系统到卡套管系统的无螺纹、无焊接过渡
■  法兰类型符合 ASME、DIN、EN  和 JIS  标准
■  一体式整体机加工锻造阀体
■  可配最大尺寸 50 mm  和 2 in.  的世伟洛克®(Swagelok®)卡套管接头端接
可检测的色谱分析和柱端接头
色谱

特点
■ 适用于液体或气体色谱
■ 316  不锈钢结构
■ 尺寸 1/16  至 1/2 in.
PFA 卡套管接头
PFA接头
■ 温度从 20  至 204°C (70  至 400ºF)
■ 工作压力可达 275 psig (18.9 bar)
■ 尺寸为 1/8 in. 至 1/2 in.
高纯 PFA细牙螺纹扩口接头
高纯PFA
■  可用于尺寸为 1/4 ,  3/8,  1/2,  3/4  和 1 in.  的卡套管
■  PFA 和 PVDF 螺母选购件
■  多种配置

更多产品详情请致电咨询。公司热线:021-61559758
