产品编号:171712-127
产品名称:世伟洛克 快速接头
型  号:QC, QF, QM 和 QTM 系列
产品备注:上海佳裕阀门(上海)有限公司
 点击查看大图片
美国世伟洛克阀门华东地区上海佳裕阀门总代理

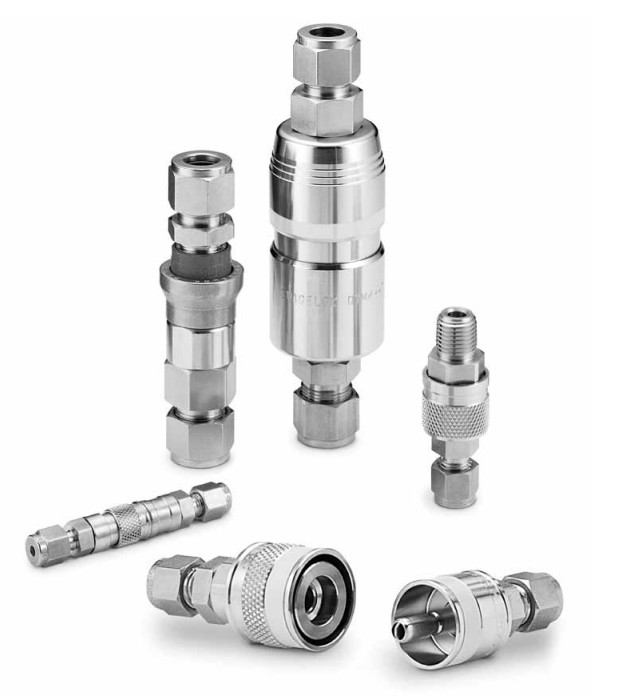

快速接头

qc

QC, QF, QM 和 QTM 系列

■ 无需扭转, 旋转或拧紧
■ 单端关断, 双端关断和全流通型

qcc

连接
任何快速接头管茎将会与同一系列和尺寸的任何快速接头
管体相配。
例: 任何 QC4 管茎将会与任何 QC4 管体相配。
任何 QC8 管茎将会与任何 QC8 管体相配。
单端和双端关断管茎
单端关断 (SESO) 管茎无阀门并在断开连接时保持开启。
双端关断 (DESO) 管茎有阀门并在断开连接时保持关闭。
溢出
溢出是指断开快速接头时漏出的系统流体量
(仅适用于 DESO) 。
夹气
夹气是指在连接快速接头时进入系统的截留在管体和管茎
之间的空气量 (仅适用于 DESO) 。
流量系数 (Cv)
Cv 是指一个平均值, 并可相差 ± 10 %. Cv 是以管体和管茎
上相似的端接为基准的。对于不相似的端接, 可取两个 Cv
值的平均数。
端接
其它的端接, 如 ISO 平行和锥
形螺纹, AN 螺纹, 管焊接 等均
可提供。在没有列出这些 端接
的地方, 可以使用卡套管转换
接头来创建一个由两部分组成
的组件。若想了解更 多卡套管
转换接头方面的信息, 请参见
世伟洛克可检测卡套管接头和
转换接头目录

世伟洛克快速接头操作流程
■ 在使用快速接头前先用过滤器。
■ 在断开的管体和管茎上使用管体和管茎保护器或防尘罩。
■ 连接或断开的过程中保持对准管体和管茎。
■ 在室温下连接或断开快速接头。
■ 在系统清洁过程中连接或断开快速接头。
■ 支撑悬挂软管或其它设备以防止侧载。
■ 定期对管茎密封 O 型圈添加润滑剂。

更多产品信息请致电:021-61559758
