产品编号:20925-411
产品名称:ZSJZ沟槽水流指示器
型  号:ZSJZ
产品备注:佳裕阀门(上海)有限公司

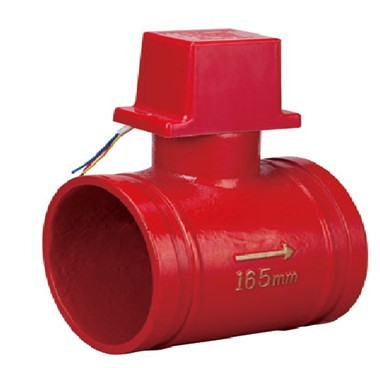

 点击查看大图片
上海佳裕阀门厂家生产:

ZSJZ沟槽水流指示器介绍
ZSJZ沟槽水流指示器用于自动喷水灭火系统中将水流信号转换成电信号的一种报警装置。是自动喷水灭火系统中的辅助报警装置。
ZSJZ沟槽水流指示器用途
一般安装在系统各分区的配水干管或配水管上,可将水流动的信号转换为电信号,对系统实施监控,报警的作用。该水流指示器是由本体,微动开关,桨板,法兰(或螺纹)三通等组成。当系统某区发生火警,喷头喷水时,该管网中水流动的信号转换为电信号输出,传至模块或控制中心显示火灾位置,实现区域报警。当喷头停止喷水,桨板又自动复位到伺服状态,报警消失。水流指示器包括法兰式水流指示器、马鞍式水流指示器、螺纹式水流指示器、焊接式水流指示器。
ZSJZ沟槽水流指示器性能参数

ZSJZ沟槽水流指示器产品型号性能参数
规格 DN25-DN200
工作压力 1.2MPa
灵敏度 报警流量≤37.5L/MIN
触点容量 DC 24V 0.5-0.1A
触点输出 常开和常闭各一对
延迟时间 2-90s
ZSJZ沟槽水流指示器外形尺寸

型号

公称直径
DN(mm)

长度L
(mm)

高度H
(mm)

阀体外径
ΦA

沟槽直径
ΦB

连接方式

ZSJZ-G-80-1.2

80

214

142

88.9

84.9

卡箍连接

ZSJZ-G-100-1.2

100

214

145

108

103.7

卡箍连接

ZSJZ-G-100-1.2

100

214

145

114.3

110.1

卡箍连接

ZSJZ-G-150-1.2

150

234

170

159

154.5

卡箍连接

ZSJZ-G-150-1.2

150

234

170

165.1

160.8

卡箍连接

ZSJZ-G-150-1.2

150

234

170

168.3

164.4

卡箍连接
