产品编号:20741-251

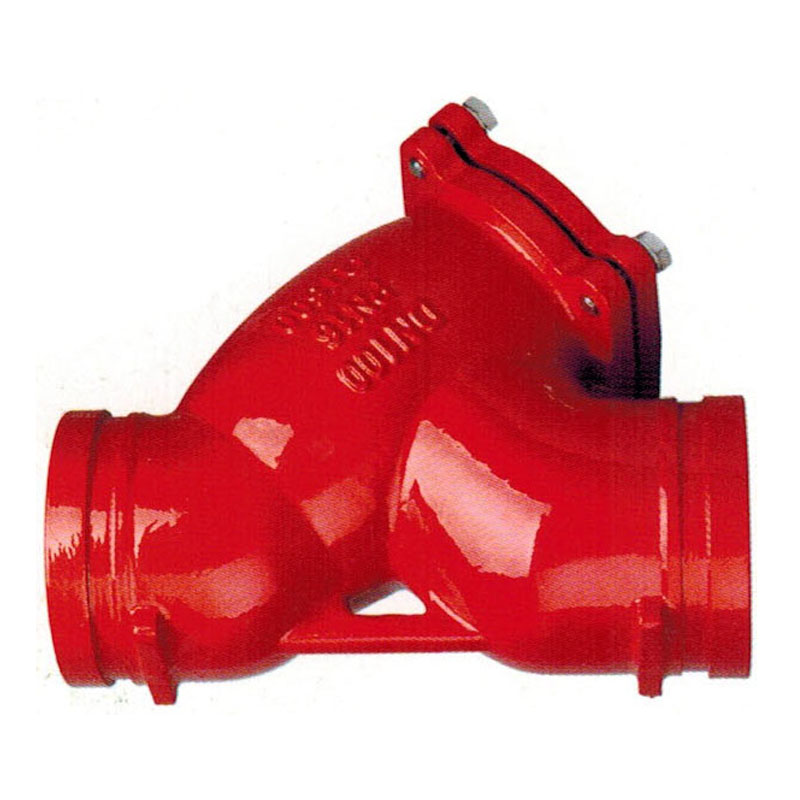

产品名称:G81H沟槽式过滤器
型  号:G81H
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片
上海佳裕阀门厂家生产:

G81H沟槽过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护沟槽阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
G81H沟槽过滤器的特点:
1、过滤面积大、流阻系数小、下端部装有自由冲洗装置,冲洗时间快比一般Y型过滤快8-10倍。
2、应用于石油、化工、水蒸汽、冶金、供热、消防给排水等作为过滤管路中杂质作用,并可以根据用户对过滤介质的要求可用不同的过滤网(20目~180目)。
3、阀体内外采用无毒性的粉体环氧树脂喷涂,使水质不至于出现缺水及阀体的腐蚀。
4、滤网采用不锈钢,在使用过程中不会出现滤网结锈而减少过滤面积。
G81H沟槽过滤器的结构:
G81H沟槽过滤器一般分为深层过滤器(初级过滤)、表面过滤器(中间过滤)和膜过滤器(深度过滤)3种。深层过滤器的纤维时有脱落,不能给出一个确切的孔径,厚度一般在3~20mm,通常有吸附作用,并有较大的承污能力;表面过滤器的纤维一般用热粘合或膜涂布而成,可以给出额定孔径,比较薄(<1mm),吸附能力较小;膜过滤器的主要特点是质地坚硬,不易破碎,有曲折的通道和非常高的内表面积,有一定的开孔率,能做完整性测试,常用于深级过滤,如无菌过滤器。

沟槽过滤器G81H主要零件材料

项次 零件号码 名 称 材 质
1 RV-01 阀 体 球墨铸铁、灰铸铁
2 RV-02 密封圈 NBR
3 RV-03 阀 盖 球墨铸铁、灰铸铁
4 RV-04 O-RING NBR
5 RV-05 防尘罩 NBR
6 RV-06 固定螺栓 钢制或镀锌螺栓
7 RV-07 传动帽 球墨铸铁、灰铸铁
8 RV-08 阀 门 球墨铸铁外覆EPDM或NBR
9 RV-09 滤网

不锈钢216
