产品编号:195818-886

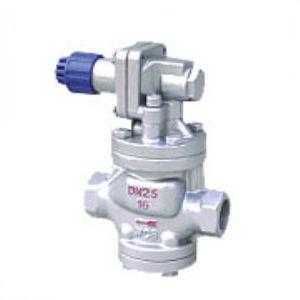

产品名称:YG13H/Y内螺纹高灵敏度蒸汽减压阀
型  号:YG13H/Y
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多内螺纹高灵敏度蒸汽减压阀相关产品信息,欢迎访问上海佳裕阀门产品分类→最佳的品质、一流的服务,佳裕为你创造更多价值!

内螺纹高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
本系列内螺纹高灵敏度蒸汽减压阀产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
2、改善了流线分布,降低了噪声。
3、改进了密封面结构,延长了密封面寿命。

内螺纹高灵敏度蒸汽减压阀主要技术参数和性能指标:

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

最高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.04-0.6

0.04-1.0

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小压差(Mpa)

0.05

0.07

渗漏量

GB12245-1989

*:壳体试验不包括膜片、顶盖

内螺纹高灵敏度蒸汽减压阀主要零件材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀瓣

2Cr13

缸套 活塞

铝铁青铜

膜片

PH15-7Mo

活塞环

对位聚苯

导阀座 导阀瓣

2Cr13

主阀弹簧

50CrVA

导调主弹簧

50CrVA

调节弹簧

60Si2Mn

内螺纹高灵敏度蒸汽减压阀流量系数(Cv):

DN

15

20

25

32

40

50

Cv

1

2.5

4

6.5

9

16

内螺纹高灵敏度蒸汽减压阀连接尺寸:

公称通径

G

L

H

H1

15

1/2"

140

160

65

20

3-4"

140

160

65

25

1"

160

168

68

32

1-1/4"

180

185

75

40

1-1/2"

200

185

78

50

2"

230

193

88

上海佳裕阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的内螺纹高灵敏度蒸汽减压阀产品,请您根据内螺纹高灵敏度蒸汽减压阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
